該鈦鐵礦屬高磷低硫貧礦，TiO2品位為7.31%。針對此礦石特點，作者對該礦石進行了搖床重選—浮選聯(lián)合工藝研究。采用該選礦工藝，可以獲得TiO2品位為45.53%、回收率為68.78%的鈦精礦。為開發(fā)利用該資源提供了技術(shù)保障。

礦石性質(zhì)

1、主要化學(xué)成分分析及物相分析

原礦的主要化學(xué)成分分析結(jié)果見表1，鈦物相分析結(jié)果見表2。

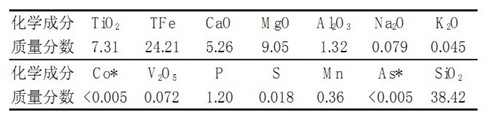

表1原礦主要化學(xué)成分分析結(jié)果

表2原礦中鈦的化學(xué)物相分析結(jié)果

2、礦物組成

礦石的礦物種類較少，礦石中的鈦、鐵、磷等元素主要以獨立礦物存在。鈦的獨立礦物主要為鈦鐵礦及極少量的金紅石；鐵礦物主要為磁鐵礦、赤鐵礦，尚有微量的含釩鈦的磁鐵礦及褐鐵礦和黃鐵礦等；磷的礦物主要為氟磷灰石；主要的脈石礦物為輝石、角閃石，少量的橄欖石、綠泥石、斜長石、蛇紋石及微量的黑云母、榍石等。

3、礦石中主要金屬礦

3.1、鈦鐵礦

鈦鐵礦是礦石中主要的含鈦礦物，也是主要回收對象。鈦鐵礦多以不規(guī)則粒狀嵌布在脈石礦物中，常見其沿脈石晶粒間隙充填形成海綿晶鐵結(jié)構(gòu)；少量細(xì)粒、微細(xì)粒鈦鐵礦星散分布在脈石礦物中；鈦鐵礦常與緊密共生的細(xì)粒、微細(xì)粒磁鐵礦和赤鐵礦的集合體緊密共生，形成部分鑲邊結(jié)構(gòu)、包含結(jié)構(gòu)及復(fù)雜的共生關(guān)系等，也可見磁鐵礦和赤鐵礦的集合體以包裹體的形式賦存在鈦鐵礦中；有時磁鐵礦和赤鐵礦的集合體沿鈦鐵礦晶粒裂隙間隙充填；通過掃描電鏡可以看到鈦鐵礦與磁、赤鐵礦的集合體形成的網(wǎng)格狀結(jié)構(gòu)；常見圓粒狀磷灰石與鈦鐵礦呈簡單的共生關(guān)系。鈦鐵礦的粒度一般在0.043～0.417mm。

3.2、磁鐵礦

礦石中主要的鐵礦物，蝕變的赤鐵礦常沿磁鐵礦晶粒間隙交代形成微細(xì)菱形狀、網(wǎng)格狀及不規(guī)則狀的磁鐵礦和赤鐵礦的集合體。集合體多以細(xì)粒、微細(xì)粒的不規(guī)則粒狀沿鈦鐵礦邊緣呈鑲邊、包含結(jié)構(gòu)等，常見細(xì)粒、微細(xì)粒包裹體形式星散分布在脈石礦物中，也可見磁鐵礦嵌布在脈石中的鏈狀結(jié)構(gòu)，有時可見微細(xì)網(wǎng)脈狀的磁鐵礦嵌布在脈石礦物中，偶爾可見磁鐵礦的自形晶結(jié)構(gòu)。常見磁鐵礦沿磷灰石晶粒邊緣形成鑲邊結(jié)構(gòu)，一般這種結(jié)構(gòu)的鐵礦的邊寬在5μm。礦石中磁鐵礦和赤鐵礦共的集合體的粒度偏細(xì)，與脈石解離困難。磁鐵礦赤鐵礦集合體的粒度一般在0.015～0.074mm。

3.3、赤鐵礦

赤鐵礦是礦石中常見的鐵的氧化物之一，常沿磁鐵礦晶粒間隙交代形成微細(xì)的針狀、菱形格狀、平行狀等，赤鐵礦與磁鐵礦的嵌布關(guān)系密切，多形成赤鐵礦與磁鐵礦的復(fù)雜集合體。赤鐵礦的粒度一般在0.001～0.05mm。

3.4、假象赤鐵礦

礦石中的假象赤鐵礦量較少，假象赤鐵礦是由磁鐵礦氧化蝕變而成，主要嵌布在磁鐵礦的裂隙及邊緣，常呈現(xiàn)鑲邊結(jié)構(gòu)，一起以集合體形式嵌布在脈石中。假象赤鐵礦的粒度范圍在0.002～0.15mm。

3.5、含釩、鈦的磁鐵礦

含釩、鈦磁鐵礦主要以細(xì)粒、微細(xì)粒的圓粒狀和不規(guī)則粒狀嵌布在脈石礦物中，有時也與磁鐵礦和赤鐵礦的集合體共生；偶爾可見含釩鈦的磁鐵礦在鈦鐵礦中呈葉片狀、微細(xì)粒狀的包裹體產(chǎn)出，掃描電鏡能譜分析結(jié)果表明，釩在其中分布不均勻。含釩鈦的磁鐵礦的粒度一般在0.002～0.02mm。

3.6、黃鐵礦、褐鐵礦

黃鐵礦是該礦石中硫的主要礦物，多以極細(xì)小的圓粒狀包裹體嵌布在鈦鐵礦、磁鐵礦及脈石中，與磁鐵礦的共生關(guān)系相對密切，其含量很少，僅為0.03%。黃鐵礦的粒度大多小于5μm。褐鐵礦常以不規(guī)則狀、脈狀嵌布在脈石中，是礦石中的次要礦物，粒度一般為50μm。
